Layer pertama dan kedua pada Model Referensi OSI

Pada Model Referensi OSI(Open System Interconnection) terdapat 7 layer atau lapisan. Kali ini saya akan membahas perangkat-perangkat yang terdapat pada layer pertama dan kedua pada Model Referensi OSI.

Layer pertama pada model referensi OSI:

1. Layer Physical

Ini adalah layer yang paling sederhana. Berkaitan dengan electrical (dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan seperti Kabel, RF (radio Frequency), NIC, Repeater, dll berada pada layer ini.

2. Layer Data-link

Layer ini sedikit lebih “cerdas” dibandingkan dengan layer physical, karena menyediakan transfer data yang lebih nyata. Sebagai penghubung antara media network dan layer protocol yang lebih high-level, layer data link bertanggung-jawab pada paket akhir dari data binari yang berasal dari level yang lebih tinggi ke paket diskrit sebelum ke layer physical. Akan mengirimkan frame (blok dari data) melalui suatu network. Ethernet (802.2 & 802.3), Tokenbus (802.4) dan Tokenring (802.5) adalah protocol pada layer Data-link. Peralatan seperti Switch, dan perangkat lain yang bisa melakukan ARP berada pada layer ini.

Sumber:

-http://disconnected32.wordpress.com/2008/09/22/pengenalan-jaringan/

-http://www.facebook.com/topic.php?uid=59821105868&topic=10112

Komunikasi

Komunikasi adalah suatu kegiatan untuk bertukar pesan mau secara verbal ataupun non-verbal.
Dalam berkomunikasi, dibutuhkan 3 komponen antara lain:

•Sumber (Source): Seseorang yang memberikan pesan atau dalam komunikasi dapat disebut sebagai komunikator.
•Media: Sebuah alat untuk mengirimkan pesan tersebut. Misal secara personal (komunikasi interpersonal), maka media komunikasi yang digunakan adalah panca indra atau bisa memakai media telepon, telegram, handphone, yang bersifat pribadi.
•Receiver: Orang yang mendapatkan pesan dari komunikator melalui media. Penerima adalah elemen yang penting dalam menjalankan sebuah proses komunikasi. Karena, penerima menjadi sasaran dari komunikasi tersebut.

Jenis-jenis komunikasi dibagi menjadi 3, yaitu:
•Simplex
Simplex adalah suatu proses komunikasi yang bersifat satu arah (one way).
-Contoh: Radio, Televisi, dsb.


•Half-Duplex
Half-Duplex adalah sebuah mode komunikasi di mana data dapat ditransmisikan atau diterima secara dua arah tapi tidak dapat secara bersama-sama.
-Contoh: Walkie-Talkie

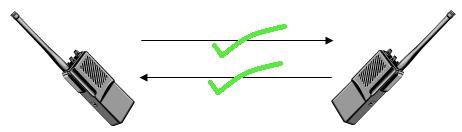

•Full-Duplex
Full-Duplex adalah sistem komunikasi dimana Receiver dan Source dapat mengirimkan data atau informasi dalam dua arah pada waktu yang sama.
-Contoh: Telepon

Sumber:

-http://id.wikipedia.org/wiki/Simplex

-http://id.wikipedia.org/wiki/Half-duplex

-http://id.wikipedia.org/wiki/Full-duplex

Enkapsulasi & Dekapsulasi

Enkapsulasi adalah sebuah proses melakukan pemaketan pada sebuah data. Dengan enkapsulasi data menjadi memiliki identitas. Enkapsulasi terjadi ketika sebuah protokol yang berada pada lapisan yang lebih rendah menerima data dari protokol yang berada pada lapisan yang lebih tinggi dan meletakkan data ke format data yang dipahami oleh protokol tersebut.

Dekapsulasi adalah proses pelepasan header dari layer ke layer.

Model Referensi Jaringan TCP / IP & OSI

TCP/IP(Transmmision Control Protocol/Internet Protocol) adalah satu set protokol yang memungkinkan terjadinya komunikasi antar komputer . TCP/IP menjadi sangat populer karena apabila kita ingin terkoneksi ke Internet kita harus menggunakan protokol TCP/IP, yang dengan TCP/IP inilah kemudian komputer di seluruh dunia dapat saling berkomunikasi.

TCP/IP yang asli memiliki beberapa tujuan dalam mewujudkan sebuah jaringan komputer yang luas dan mudah dikembangkan, tujuan-tujuan itu diantaranya:
• Independensi hardware: sebuah protokol yang dapat digunakan pada Machintosh, PC, Mainframe atau komputer jenis apapun.

• Independensi software: sebuah protokol harus dapat digunakan oleh produsen dan aplikasi software yang berbeda. Hal ini akan memungkinkan sebuah host pada suatu situs untuk berkomunikasi dengan host lain di situs yang lainnya tanpa memerlukan konfigurasi software yang sama.

• Rekoveri kesalahan dan penanganan error: sebuah protokol harus mampu memperbaiki kesalahan secara otomatis atas drop atau hilangnya data. Protokol ini harus mampu mencegah/mengembalikan kehilangan/rusaknya data dari host manapun di bagian
manapun dari jaringan serta pada point manapun dari pengiriman suatu data.

• Protokol yang efisien dengan atribut yang minimal (tidak terlalu banyak tambahan
atribut).

• Kemampuan untuk menambah koneksi tanpa menggangu servis dalam jaringan.

• Routable data: sebuah protokol harus mampu mencari jalan untuk menyampaikan data sehingga data tersebut dapat sampai ketujuan.

Model TCP/IP hanya terdiri dari empat layer, yaitu:
• Application Layer
Berfungsi sebagai interface antara user dan komputer. Layer ini bertanggung jawab untuk mengidentifikasi ketersediaan dari partner komunikasi, menentukan ketersediaan resources dan melakukan proses sinkronisasi komunikasi. Application layer menentukan identitas dan ketersediaan dari partner komunikasi untuk sebuah aplikasi dengan data yang dikirim.

• Transport Layer
Berfungsi sebagai penjamin diterimanya paket data yang dikirim. Transport layer juga dapat membentuk sebuah sambungan dan mengirim acknowledgment ketika paket data diterima.

• Internet Layer
Berfungsi untuk memberikan layanan dasar pengantaran data. salah satu protokol yang bekerja pada layer ini adlah IP (internet protokol) yang diantaranya berfungsi:

1. Mentransfer data dari Network access layer ke transport layer dan sebaliknya.
2. Menangani datagaram termasuk fragmentasi dan defragmentasi.
3. Menangani skema pengalamatan yang diguankan dalam pertukaran data- menangani proses routing.


• Network Interface Layer
Berfungsi sebagai penanggung jawab dalam hal routing dari paket-paket data yang didasarkan pada logical address dari paket-paket data tersebut. Network layer memotong-motong data dan menyusunya kembali jika diperlukan, ia mengirim paket-paket data dari sumber ke tujuan.

Cara Kerja TCP/IP
TCP/IP menjelaskan bagaimana dua buah host dapat saling berkomunikasi dan bagaimana kedua host ini tetap terkoneksi satu sama lain ketika data dikirim. TCP bertanggung jawab untuk memastikan data diterima di host tujuan. TCP meninggalkan jejak tentang apa yang dikirim dan dikirim ulang (informasi apapun yang tidak berhasil dikirimkan), jika suatu data terlalu besar untuk dikirim sebagai sebuah paket, TCP memecah data tersebut kedalam beberapa paket dan memastikan bahwa seluruh paket yang dikirim dapat sampai di tujuan dengan benar, setelah itu TCP menyusun kembali paket-paket tersebut sesuai dengan urutannya dan kemudian merekonstruksi data yang dikirim.

Model TCP/IP

OSI(Open System Interconnetction) adalah sebuah standar baku dan ia hanyalah sebuah model rujukan, jika kita misalkan suatu model adalah sebuah pertanyaan, maka protokol adalah jawabannya.
OSI model dibuat dengan tujuan agar komunikasi data dapat berjalan melalui
langkah-langkah yang jelas, langkah-langkah ini biasa disebut dengan nama “layer”.

Model OSI terdiri dari tujuh layer dengan pembagian tugas yang jelas, ke tujuh layer itu
adalah:

• Aplication Layer
Berfungsi sebagai interface antara user dan komputer. Layer ini bertanggung jawab untuk mengidentifikasi ketersediaan dari partner komunikasi, menentukan ketersediaan resources dan melakukan proses sinkronisasi komunikasi. Application layer menentukan identitas dan ketersediaan dari partner komunikasi untuk sebuah aplikasi dengan data yang dikirim.
Beberapa contoh aplikasi yang bekerja di Application layer antara lain:

• Presentation Layer
Berfungsi sebagai penambah struktur pada paket data yang akan dikirimkan.
Tugas utama layer ini adalah untuk meyakinkan bahwa data atau informasi terkirim dengan
bahasa atau syntax yang dapat dipahami oleh host yang dituju.

• Session Layer
Berfungsi sebagai pengontrol “dialog” selama komunikasi berlangsung, layer ini bertanggung jawab dalam hal bagaimana membentuk sambungan, bagaimana menggunakan sambungan tersebut, dan bagai mana memutuskan sambungan yang terbentuk setelah sebuah sesi komunikasi selesai.
Session layer juga menambahkan control header pada paket data selama pertukaran data
terjadi.

• Transport Layer
Berfungsi sebagai penjamin diterimanya paket data yang dikirim. Transport layer juga dapat membentuk sebuah sambungan dan mengirim acknowledgment ketika paket data diterima.

• Network Layer
Berfungsi sebagai penanggung jawab dalam hal routing dari paket-paket data yang didasarkan pada logical address dari paket-paket data tersebut. Network layer memotong-motong data dan menyusunya kembali jika diperlukan, ia mengirim paket-paket data dari sumber ke tujuan.

• Data-Link Layer
Layer dimana data dipersiapkan untuk dikirimkan melalui jaringan, pada layer ini paket data di kapsulasi dalam sebuah frame (bundle dari data biner) sebelum dikirimkan. Protokol pada layer ini membantu dalam hal pengalamatan (addressing) dan pendeteksian kesalahan dari data yang dikirimkan. Layer ini bertanggung jawab dalam megirimkan data dari satu hoop ke hoop yang lain. Data-link layer terdiri dari dua sublayer yaitu; sublayer Logical Link Control (LLC) dan sublayer Media Access Control (MAC). Sublayer LLC adalah antarmuka antara protokol network layer dengan metode pengaksesan media misalnya Ethernet atau Token Ring. Sublayer MAC menangani koneksi ke media fisik seperti twisted-pair atau pengkabelan koaksial.

• Physical Layer
Layer paling bawah dalam model OSI adalah physical layer. Layer ini menjelaskan bagaimana pengiriman dan penerimaan bit-bit data sepanjang media transmisi seperti; kabel koaksial, twited-pair, serat optic, gelombang radio atau media transmisi yang lainya.

Cara Kerja Model Referensi Jaringan OSI
Aplication layer megirimkan data ke presentation layer, di presentation layer data ditambahkan header dan atau tailer kemudian dikirim ke layer dibawahnya, pada layer dibawahnya pun demikian, data ditambahkan header dan atau tailer kemudian dikirimkan ke layer dibawahnya lagi, terus demikian sampai ke physical layer. Di physical layer data dikirimkan melalui media transmisi ke host tujuan. Di host tujuan paket data mengalir dengan arah sebaliknya, dari layer paling bawah ke layer paling atas. Protokol pada physical layer di host tujuan mengambil paket data dari media transmisi kemudian mengirimkannya ke data-link layer, data-link layer memeriksa data-link layer header yang ditambahkan host pengirim pada paket, jika host bukan yang dituju oleh paket tersebut maka paket itu akan di buang, tetapi jika host adalah yang dituju oleh paket tersebut maka paket akan dikirimkan ke network layer, proses ini terus berlanjut sampai ke application layer di host tujuan. Proses pengiriman paket dari layer ke layer ini disebut dengan “peer-layer communication”.

Proses pengiriman dan penerimaan data pada model OSI.

Sumber:

-http://www.id.wikipedia.org

Jaringan Komputer

Jaringan Komputer adalah gabungan beberapa komputer atau lebih dengan perangkat lainnya yang saling berbagi informasi.

Klasifikasi Jaringan Komputer

Kali ini saya akan membahas tentang Klasifikasi Jaringan Komputer.

Klasifikasi Jaringan Komputer berdasarkan skala yang dijangkaunya dibagi menjadi 3 golongan, yaitu:


1. Local Area Netework adalah jaringan milik pribadi dalam 1 lokasi. Biasanya terdapat di kantor-kantor, perusahaan, pabrik dan kampus atau sekolah. LAN pada umumnya menggunakan media transmisi berupa kabel, seperti kabel UTP (Unshielded Twisted Pair) pada jarak maksimum 100 meter, kabel Coaxial hingga 500 meter, bahkan Serat Optik (Fiber Optic) dalam jarak lingkar 3 kilometer. LAN pertama kali ditemukan oleh Robert Metcalf.
Biasanya Jaringan Komputer golongan ini digunakan karena:
• Beroperasi dalam area yang terbatas atau kecil.

• Memberi akses user-user melalui media dengan bandwidth tinggi.

• Menyediakan konektivitas full-time untuk servis-servis local.

• Melakukan koneksi secara fisik antar perangkat yang berdekatan.

• Menyajikan control jaringan secara privat di bawah kendali administrator lokal(Network Administrator).

2. Metropolitan Area Network adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran dsb. MAN merupakan versi besar dari pada LAN. Media transmisinya adalah Serat Optik, tetapi banyak yang menggunakan fasilitas komunikasi telepon seperti jalur sewa (leased line, T1 line), atau menggunakan antena parabola melalui gelombang mikro (microwave), bahkan antena Satelit.

3. Wide Area Network adalah jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara. WAN terdiri dari kumpulan mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai. Mesin ini disebut HOST. HOST dihubungkan oleh sebuah subnet komunikasi atau cukup disebut SUBNET. Tugas subnet adalah membawa pesan dari satu host ke host lainnya.

Klasifikasi Jaringan Komputer berdasarkan fungsinya dibagi menjadi 2, yaitu:

1. Peer-to-Peer adalah jaringan dimana setiap Host dapat menjadi Server dan Client secara bersamaan. Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan hardware seperti Printer dan Scanner secara bersama-sama.

2. Client-Server adalah jaringan dimana komputer Client bertugas melakukan permintaan data dan Server bertugas melayani permintaan tersebut. Jadi tugas Server adalah penyedia data, program dsb untuk digunakan oleh Client. Dan tugas Client sendiri adalah sebagai pemakai atau user dari fitur-fitur yang disediakan oleh Server.
